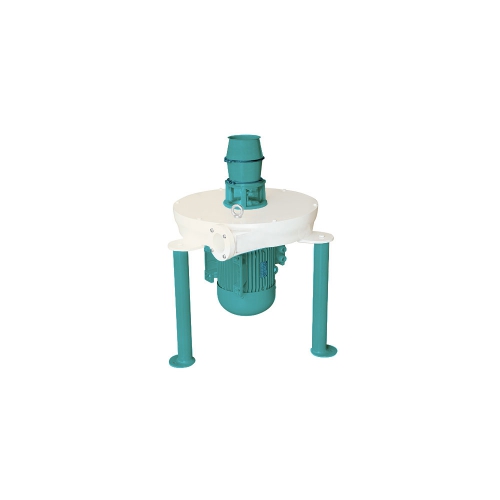

İrmik Fanı

İrmik dağıtıcı olarak un fabrikalarının bazı pasajlarında kullanılır. Tamamen metal konstrüksiyondur. Zemine veya tavana asmak suretiyle montaj edilir. Dairesel gövde sabittir. Rotor üzerindeki dağıtıcılar ile beraber döner. Kırıcı pimler yoktur. Pnömatik pasajlara veya Vals altına montaj edilebilir. Döner rotor direk motor miline bağlıdır. (4 kw- 5.5 kw) Flanşlı motor kullanılır.

İRMİK KIRICI
Un fabrikalarında irmiğin çok olduğu pasajlarda, irmik kırıcı olarak kullanılır. Tamamen metal konstrüksiyondan imal edilmiştir. Gövde pik döküm, kapak çelik saçtan mamuldür. Vals alt çıkışına veya pnömatik çelik boru pasajlarına konabilir. Zemine veya asmak suretiyle tavana montaj edilebilir. Kırıcıların bağlı olduğu rotor, direk motor miline bağlanmıştır. Flanşlı tip motorlardan kapasiteye göre (5.5 kw - 7.5 kw) 3000 d/d bağlanabilir.



Model

Type

Rotor Çapı

Rotor Diameter mm

Motor

Power kw

Kapasite

Capacity kg/h

Motor Devri

Speed Of Motor d/d rpm

Ağırlık

Weight

Hacim

Valume m3

 p -45  450 4 1000 3000 130 0.7
p -45  450 5.5 1200 3000 145 0.7
p -51 510 5.5 1500 3000 165 0.7
p -51  510 7.5 2500 3000 180 0.7

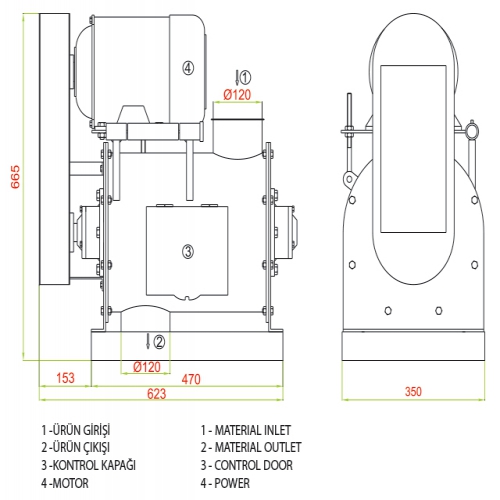

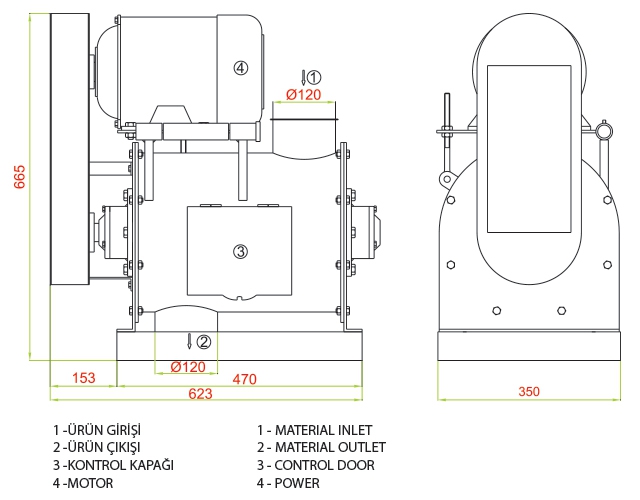

Model Type 0A  0B C  D  E F H 0P
 P -45 130 70   625 520  190  260  875  545
P -45 130  75  625  520  200  310  875  605
P -51 130  75  625  520  200  310  875  605
P -51 130  75  625  520  200  310  875  605
