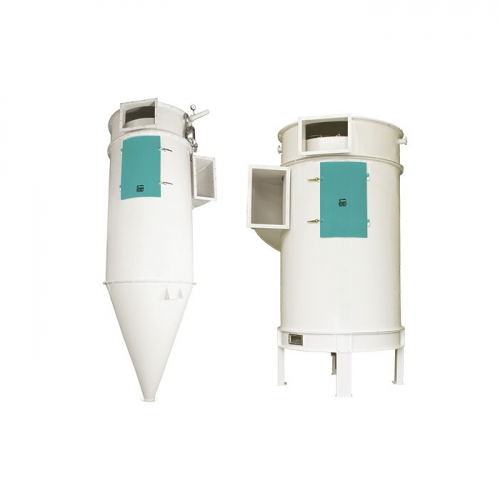

Toz Filitresi

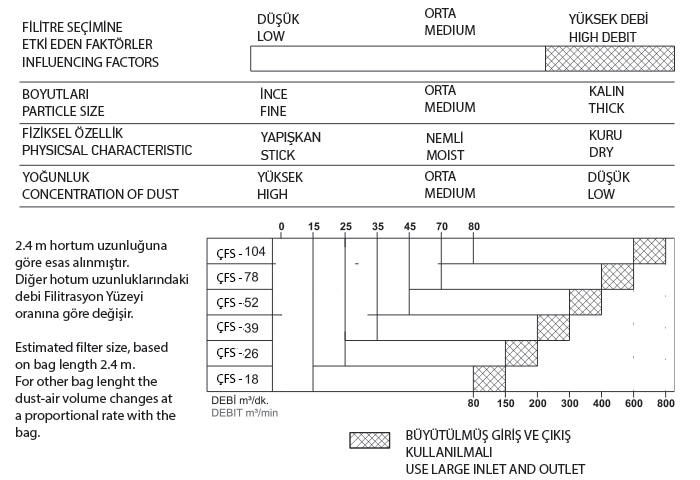

Filitre makinalarının süpürme ve pnömatik kumanda havası temini, kuru hava üreten wood pompa (blower) ile elde edilmektedir. Süpürme ve pnömatik kumanda havası, kurutma, su tutma ve hava tankı kullanmadan direkt Filitre kompresör bağlantısı ile yapılmaktadır. Filitre makinaları elektronik kontrol ünitesi ile kontrol edilebilen, pnömatik kumanda ve hızlı havalandırma valfleri ile venturi borularından oluşan komple bir sistemle donatılmıştır. Filitre Yükleniminde Önemli Kriterler : Filitre yüklenimini aşağıda gösterilen faktörlerin yanısıra filitre çalışma prensibi, kimyasal reaksiyon, kurutma vs. gibi şeylere bağlıdır. 2.4 m hortum uzunlukta en yüksek 9 m3/m2 dakikadır. (Örneği buğday temizlemede aspiratör.)

1- İşlenmemiş hava odası

2- Temiz hava odası

3- Filitre hava torbaları

4- Yıkama hava memeleri

5- Yıkama hava valfi

6- Blower havası girişi

7- Birleştirilmiş hava tankı

8- Hava kilidi

9- Toz çıkışı

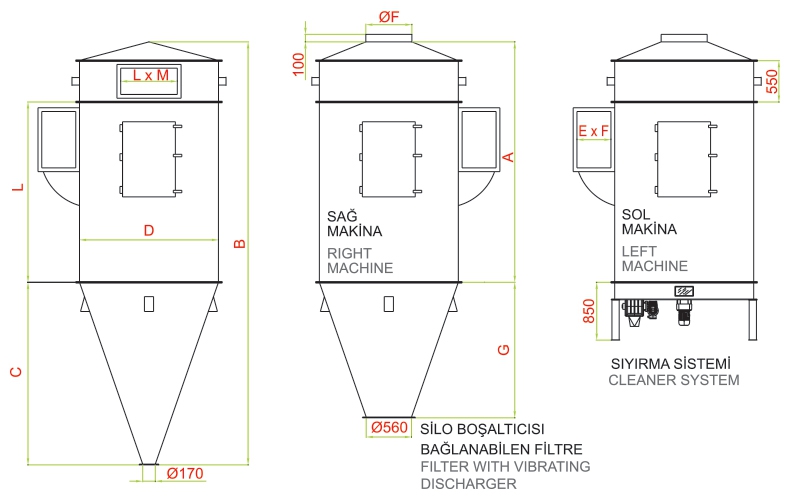

Model - Torba Sayısı/Typ - Number of bags  ÇFS- 18  ÇFS- 26  ÇFS- 39  ÇFS- 52  ÇFS- 78  ÇFS- 104
Torba Uzunluğu /Bag length mm L 1200 2000 2400 1200 2000 2400 1200 2000 2400 1200 2000 2400 1200 2000 2400 1200 2000 2400
 Filitre alanı / Filter area m   8 13 16 11 19 23 17 28 35 23 38 46 34 57 70 47 77 95
  1930 2730 3130 1930 2730 3130 1930 2730 3130 1930 2730 3130 1930 2730 3130 1930 2730 3130
  3120 3920 4320 3330 4130 4530 3596 4396 4796 3808 4608 5008 4360 5161 5560 4401 5201 5601
   1190  1400      1666     1878       2430      2471
00    1000  1150  1340  1500  1840  2020
ExF     250x400 270x500  300x650  360x750  500x800  500x1550
LxM 0F                  350x400                         400                       350x450                   450                                450x500                   500                              450x550                      550                450x650                          700                      450x1100                  750
 G    -  -  1310  1843  1934
Ağırlık Weight 9    485 545 605 585 655 725 890 995 1100 1115 1240 1365 1615 1790 1965 2120 2450 2750
Hacim Volume m3    5 6 6.6 6.4 8 8.7 9 11 12 12 14.4 15.8 21.2 25.Oca 27 26.6 29.1 31.4
